無人機預警雷達如何預警無人機入侵威脅？
2022年04月13日
隨著近些年無人機技術的提升和行業應用的飛速擴展，無人機已從高精尖科技稀缺產物逐步走進了人們的日常生活和工作中。
但無人機是一把雙刃劍，其大規模普及給人們帶來便利和快捷的同時，也容易引起事故，甚至給人們的人身安全帶來了威脅：失控撞上建筑物和高壓電線、入侵機場禁飛區、隱私偷拍以及恐怖襲擊重要場所等事件屢有發生。
為了避免無人機的威脅，湖南時變通訊科技有限公司推出了一系列無人機預警雷達產品，利用無人機預警雷達及時發現無人機威脅，從容面對空中來襲！
01
無人機預警雷達的探測功能
?
無人機預警雷達主要有探測和跟蹤兩大類功能。
探測
探測是指無人機預警雷達在常規工作狀態下進行空域范圍內的掃描。當目標從遠處靠近時，無人機預警雷達第一時間發現遠距離目標，主要用于警戒、預警等目的。探測功能可達到很遠的探測距離和很大的覆蓋空域。
跟蹤
跟蹤是指無人機預警雷達在發現目標后建立目標標號和軌跡連續探測輸出。它可以持續更新該目標的距離、移動速度、方位、高度等信息，為打擊和反制等設備提供精確指引。
02
無人機預警雷達指標
?
|
有效距離 （典型無人機） |
3km/5km |
|
天線搜索范圍 |
360° |
|
實時目標容量 |
50（可依據要求定制） |
|
搜索速度 |
60°/s |
|
I/O接口 |
RS485/10/100M 以太網 |
|
顯控接口 |
10/100M 以太網 |
|
電源 |
AC:220V(AC:110V外貿） |
|
重量 |
30kg |
|
尺寸 |
740×600×600mm |
|
工作溫度 |
-20℃ to +60℃ |
|
功耗 |
110W/150W |
|
防水級別 |
IP65 |
|
MTBF |
100000 |
全向覆蓋的無人機預警雷達，可以同時識別、跟蹤多個目標，超高精度讓預警雷達獲得更高的探測準確率。
03
無人機預警雷達探測過程
?
無人機預警雷達發射電磁波對目標進行照射并接收其反射波，由此獲得目標相對于雷達安裝位置之間的信息。
探測：根據目標的反射來分析確定目標位置：
1
雷達信號發生器產生“高頻調制信號”；
2
“高頻調制信號”通過級聯放大后達到發射天線；
3
發射天線將信號轉變?yōu)殡姶挪ㄐ问桨l(fā)射出去，并將能量集中朝向空間的某一個方向。
4
電磁波照射至“無人機”表面，產生漫反射，將電磁波反射至四周；
5
接收天線接收到無人機的反射波，經濾波放大下變頻后傳輸至基帶；
6
基帶電路將信號轉變成數字信號，處理器對數據進行處理分析；
7
經過處理可以得到目標的信息，將信息送至上位機；
8
上位機軟件顯示目標存在的位置:無人機的方位、距離、速度、高度等。
跟蹤：通過不斷探測，記錄當前目標位置與軌跡：
1
目標發現后，將后續目標值根據特征進行匹配，剔除虛警信號。
2
在一定范圍內，如果目標持續出現，則判定該目標為真實目標，且與之前目標相同。
3
為該目標建立目標編號，并將后續特征為同樣的目標點都?xì)w于該軌跡。
4
上位機將相同編號目標顯示點進行連接，形成目標的飛行軌跡。
利用這些原理就可以實現無人機預警雷達對目標的探測與跟蹤。只要在雷達探測范圍內，不管怎么飛，都逃不出雷達的“眼睛”。
無人機預警雷達將為反制設備提供實時準確的目標信息，極大地提高了反制設備打擊無人機的準確性。

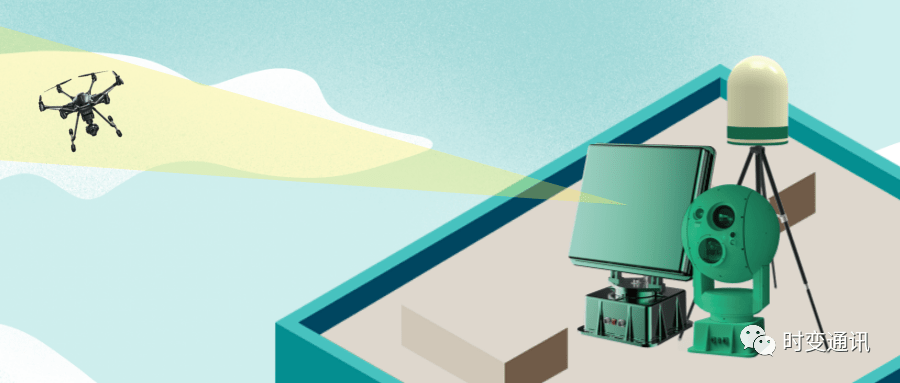

時變天幕?DOME無人機預警系統由有源預警雷達、高清光電系統、無源被動感知無線電偵測與反制系統以及智能中心控制系統組成，集探測、跟蹤、識別、反制于一體，為安全防護區域構筑了一張隱形的“天網”，有效防范“低小慢”無人機入侵。該系統廣泛適用于機場、電廠、油庫化工、基建設施、監獄政府、大型活動等場所。
湖南時變通訊科技有限公司是一家以全球頂尖毫米波通訊技術專家團隊為核心的國家高新技術企業，主要產品有5G通訊射頻收發前端模塊、低軌道衛星終端低剖面電掃天線、隔空姿態識別雷達、無人機預警雷達、周界雷達等。團隊核心成員深耕于微波及射頻領域多年，有包括IEEE FELLOW在內的多位國際和業界知名專家，研發團隊中碩博占比達30%以上，目前已獲得授權國家發明專利16項。

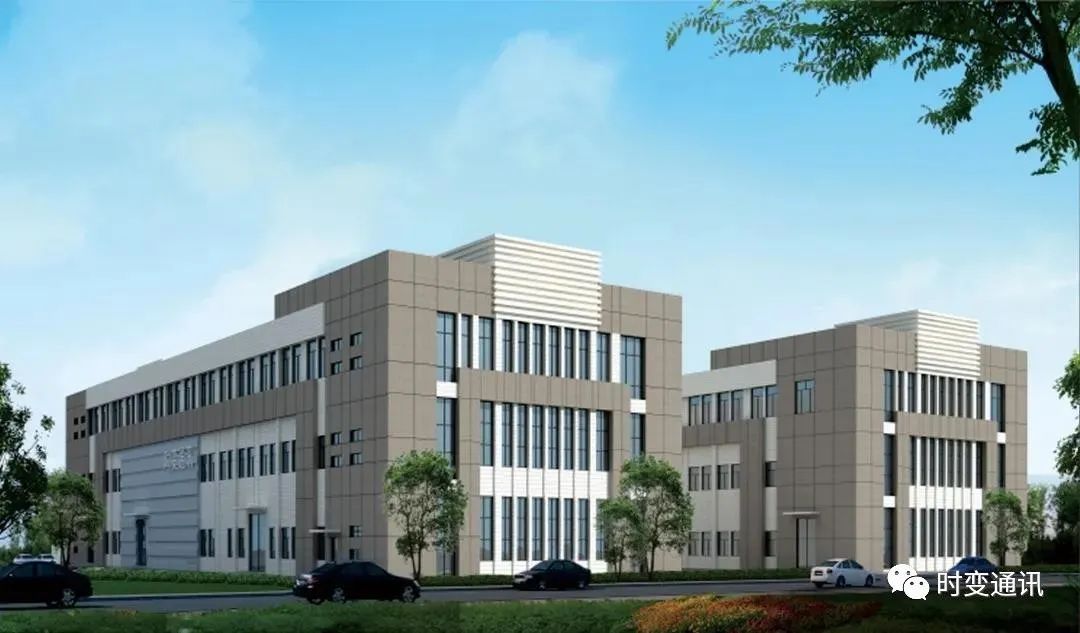

時變通訊已建成1.3萬平方米生產研發基地，擁有經驗豐富的芯片設計開發團隊、世界一流的芯片測試和驗證平臺、微組裝工藝平臺以及遠近場微波暗室測試平臺，并已取得ISO9001國際質量管理體系認證。
